GB/T3923的本部分規(guī)定了采用條樣法測定織物斷裂強力和斷裂伸長率的試驗方法本部分主要適用于機織物,也適用于其他技術(shù)生產(chǎn)的織物,

通常不用于彈性織物、土工布、玻璃纖維織物以及碳纖維和聚烯烴扁絲織物。

原理

對規(guī)定尺寸的織物試樣,以恒定伸長速度拉伸直至斷脫。記錄斷裂強力及斷裂伸長率,如果需要，記錄斷脫強力及斷脫伸長率。

試樣準(zhǔn)備

對于機織物,試樣的長度方向應(yīng)平行于織物的經(jīng)向或緯向,其寬度應(yīng)根據(jù)留有毛邊的寬度而定。從條樣的兩側(cè)拆去數(shù)量大致相等的紗線,

直至試樣的寬度符合規(guī)定的尺寸。毛邊的寬度應(yīng)保證在試驗過程中長度方向的紗線不從毛邊中脫出。

注:對一般機織物,毛邊約為5mm或15根紗線的寬度較為合適。對較緊密的機織物,較窄的毛邊即可。對較稀松的機織物,毛邊約為10mm。

對于每厘米僅包含少最紗線的織物,拆邊紗后應(yīng)盡可能接近試樣規(guī)定的寬度(見8.2)。計數(shù)整個試樣寬度內(nèi)的紗線根數(shù),如果大于或等于20根,

則該組試樣拆邊紗后的試樣紗線根數(shù)應(yīng)相同;如果小于20根,則試樣的寬度應(yīng)至少包含20根紗線。如果試樣寬度不是50mm±0.5mm,

試樣寬度和紗線根數(shù)應(yīng)在試驗報告中說明。

對于不能拆邊紗的織物,應(yīng)沿織物縱向或橫向平行剪切為寬度為50mm的試樣。一些只有撕裂才能確定紗線方向的機織物,其試樣不應(yīng)

采用剪切法達(dá)到要求的寬度。

設(shè)定拉伸速度

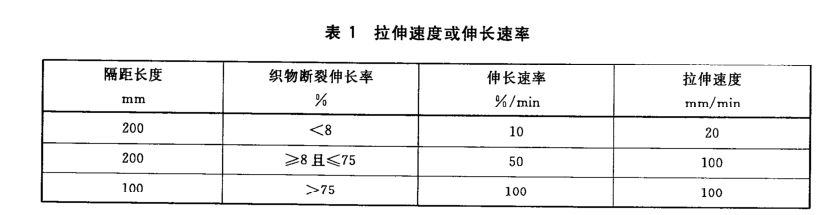

根據(jù)表1中的織物斷裂伸長率,設(shè)定拉伸試驗儀的拉伸速度或伸長速率

測試儀器：普創(chuàng)科技ETT-A電子拉力試驗機

9.4測定

9.41測定和記錄

在夾鉗中心位置夾持試樣,以保證拉力中心線通過夾鉗的中點。

啟動試驗儀,使可移動的夾持器移動,拉伸試樣至斷脫。記錄斷裂強力,單位為牛頓(N);記錄斷裂伸長或斷裂伸長率,單位毫米(mm)或

百分率(%)。如果需要,記錄斷脫強力、斷脫伸長和斷脫伸長率。記錄斷裂伸長或斷裂伸長率到最接近的數(shù)值:

-斷裂伸長率

每個方向至少試驗5塊試樣。

9.4.2 滑移

如果試樣沿鉗口線的滑移不對稱或滑移量大于2mm,舍棄試驗結(jié)果。

9.4.3 鉗口斷裂

如果試樣在距鉗口線5mm以內(nèi)斷裂,則記為鉗口斷裂。當(dāng)5塊試樣試驗完畢,若鉗口斷裂的值大于最小的“正常”值,

可以保留該值。如果小于最小的“正?！敝?應(yīng)舍棄該值,另加試驗以得到5個“正?！睌嗔阎?。

如果所有的試驗結(jié)果都是鉗口斷裂,或得不到5個“正?！睌嗔阎?應(yīng)報告單值,且無需計算變異系數(shù)和置信區(qū)間。

鉗口斷裂結(jié)果應(yīng)在試驗報告中說明。

???

3M膠帶粘性測試方

原標(biāo)題：3M膠帶粘性檢測方案 3M膠

2025-05-15 10:42:49

查看更多 >

?

GB/T 3923.1-2013 紡織

GB/T3923的本部分規(guī)定了采用條樣法

2025-05-15 10:27:43

查看更多 >

?

壓敏膠帶初粘性

壓敏膠帶初粘測試儀CZY-01（也稱為

2025-05-13 14:09:03

查看更多 >

?

YBB00112004-2015預(yù)灌

YBB00112004-2015本標(biāo)準(zhǔn)適用于預(yù)灌封

2025-05-13 09:25:42

查看更多 >

?

高真空凍干西林

針對凍干粉針密封性，目前國內(nèi)常

2025-05-12 09:16:38

查看更多 >

?

QB/T 2799-2006 皮革

山東普創(chuàng)研發(fā)生產(chǎn)的皮革透氣性測

2025-05-09 09:22:21

查看更多 >

?
