GB 9639.1塑料薄膜和薄片抗沖擊性能試驗(yàn)方法

2025-02-21 10:03

已查看89次

落鏢沖擊試驗(yàn)機(jī)是一種用于評(píng)估材料抗沖擊性能的實(shí)驗(yàn)機(jī)器?。它通過模擬自由落下的鏢體對(duì)材料進(jìn)行沖擊，從而測(cè)定材料的抗沖擊能力?。具體來說，落鏢沖擊試驗(yàn)機(jī)又稱落鏢沖擊試驗(yàn)儀，是在給定高度的自由落鏢沖擊下，測(cè)定50%的試樣破損時(shí)的能量（用質(zhì)量表示）的一種試驗(yàn)機(jī)，適用于塑料薄膜和薄片以及鋼板涂層等材料?。這種試驗(yàn)方法應(yīng)用于測(cè)定薄膜樣品的情況較多，能量等級(jí)一般較小。試驗(yàn)結(jié)果通常用50%破壞率的沖擊能表示，單位用J，另外也可用落鏢質(zhì)量或下落高度來表示?。薄膜落鏢沖擊試驗(yàn)機(jī)則專門適用于對(duì)塑料薄膜和薄片進(jìn)行沖擊試驗(yàn)，用以評(píng)價(jià)這些材料的抗沖擊性能?。

GB/T9639的本部分規(guī)定了在給定高度的自由落鏢沖擊下,測(cè)定塑料薄膜和片試樣破損數(shù)量達(dá) 50%時(shí)的能盤，以沖擊破損質(zhì)盤表示。

本部分適用于塑料薄膜和厚度小于1mm 的薄片。

1.2兩種試驗(yàn)方法

1.2.1 A法,落鏢頭部直徑為(38士1)mm,下落高度為(0.66士0.01)m。適用于沖擊破損質(zhì)量為0.05 kg~2 kg的材料。

1.2.2 B法:落鏢頭部直徑為(50+1)mm,下落高度為(1.50士0.01)m。適用于沖擊破損質(zhì)量為0.3 kg~-2 kg 的材料。

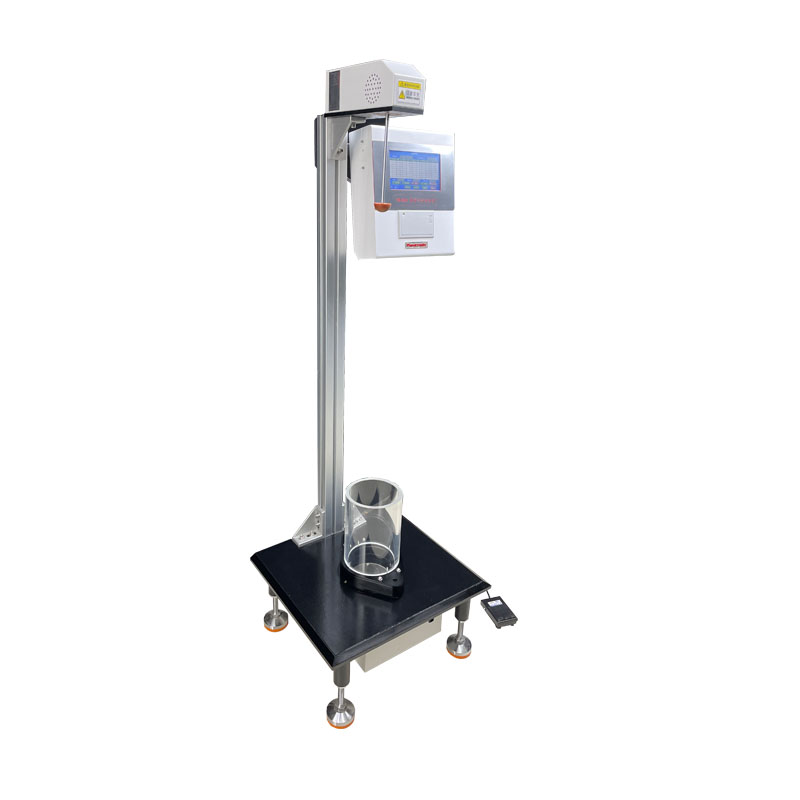

檢測(cè)儀器推薦：FB-30J落鏢沖擊試驗(yàn)機(jī)


試驗(yàn)步驟

1測(cè)量厚度

按GB/T 20220--2006或GB/T 6672-2001的規(guī)定測(cè)量試樣的厚度。

注:GB/T 6672-2001不適用于壓花薄膜和薄片。

2儀器準(zhǔn)備

2.1選擇A法或B法對(duì)儀器進(jìn)行設(shè)置。

2.2 使電磁鐵通電,將落鏢(見5.7)的圓柄垂直插人磁性連接器里。調(diào)整落體下落高度(從被夾試樣表面到落鏢頭部的底部表而的垂直距離)至(0.66+0.01)m(A法)或(1.50士0.01)m(B法).

警告:為安全起見,調(diào)節(jié)高度時(shí)應(yīng)移走落鏢。

2.3將預(yù)試驗(yàn)試樣緊固于環(huán)形夾具之間,落鏢上不加配重塊,斷開電磁鐵釋放落鏢,觀察落鏢沖擊試樣點(diǎn),落鏢由試樣表面彈開后應(yīng)及時(shí)捕捉。必要時(shí)調(diào)整電磁鐵位置,重復(fù)預(yù)試驗(yàn),直到落鏢重復(fù)沖擊被夾試樣中心位置。

2.4檢查試樣任何滑動(dòng)的跡象。如果有滑動(dòng),該試驗(yàn)結(jié)果應(yīng)舍棄。隨著落體質(zhì)量和下落高度的增加,試樣滑動(dòng)的可能性會(huì)增大,有些材料的滑動(dòng)會(huì)更厲害。下列兩種方法用丁檢查試樣是否滑動(dòng)。

2.4.1在落鏢下落前,沿上夾具內(nèi)壁,在試樣表面用記號(hào)筆畫一個(gè)圓圈,但對(duì)試樣只能施加記號(hào)筆本身的壓力。待落鏢下落后移開試樣前,用另外一種顏色的記號(hào)筆畫一圓圈,如果在圓周的任何一位置出現(xiàn)雙線,則表示存在滑動(dòng)。警告,為安全起見,畫圓圈時(shí)應(yīng)移走落鏢.

2.4.2對(duì)于采用橡膠墊圈貼細(xì)紗布或砂紙的方式夾緊試樣,只需檢查沖擊后試樣夾緊部位的劃痕，如果有,則表明存在滑動(dòng)。

上一篇：GB/T 30768食品包裝用紙與塑料復(fù)合膜、袋下一篇：無菌藥品包裝容器密封完整性檢測(cè)方法
