GB T235-2013金屬材料板和帶反復彎曲試驗方法

2024-12-11 13:35

已查看153次

1 范圍

本標準規定了金屬薄板和薄帶反復彎曲試驗方法的原理、符號、試驗設備、試樣、試驗程序和試驗報告。本標準適用于厚度等于或小于3mm的金屬薄板和薄帶反復彎曲塑性變形能力的定。

3原理

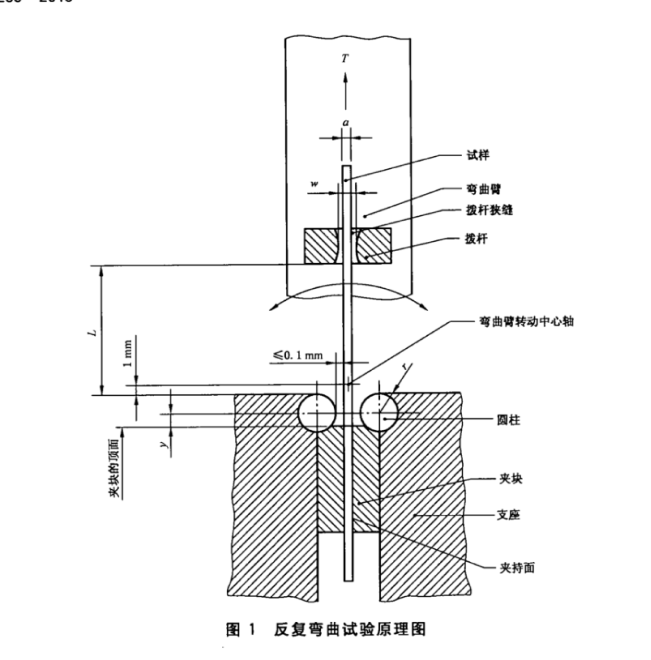

反復彎曲試驗是將矩形橫截面試樣的一端固定,繞規定半徑的圓柱支輥彎曲 90°,再沿相反方向彎曲的重復彎曲試驗，見圖1所示。

4 試驗設備

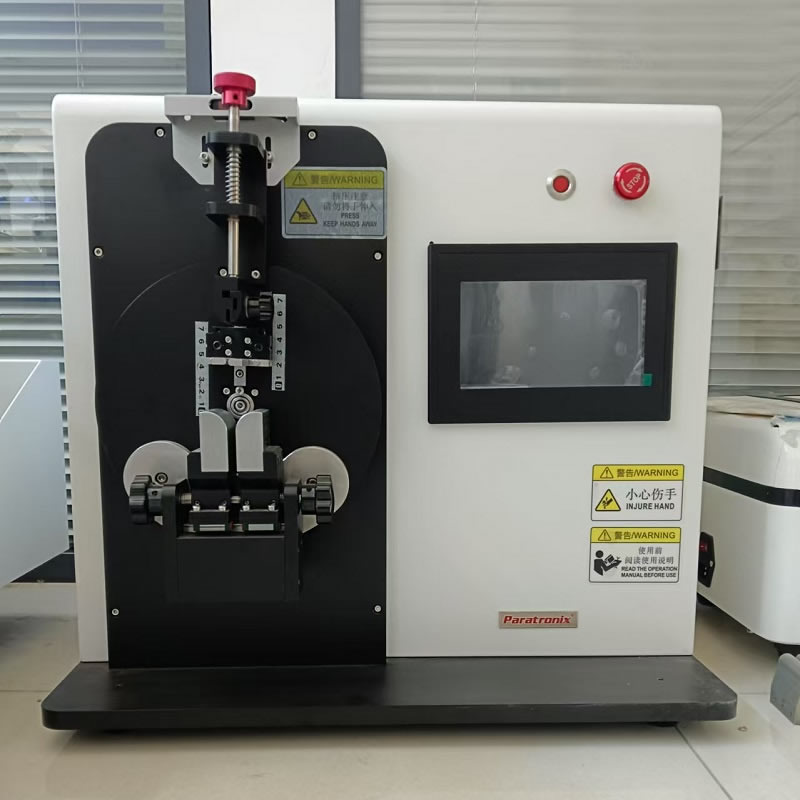

檢測設備：金屬板反復折彎測試儀


4.1 一般要求

反復彎曲試驗使用的試驗機應符合圖1所示的原理,并能記錄彎曲次數。

4.2 圓柱支輥和夾塊

4.2.1圓柱支輥和夾塊應具有足夠的硬度,圓柱支輥應可更換。

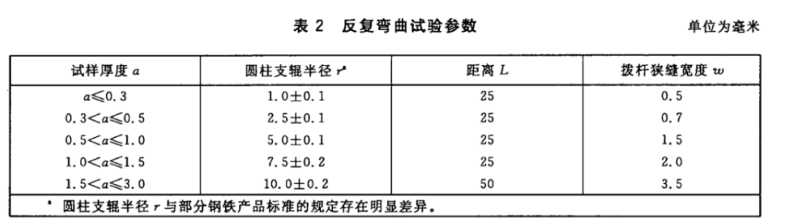

4.2.2圓柱支輥半徑應符合相關產品標準的要求。如未規定具體要求,圓支半徑應符合表2的規定。

4.2.3 兩個圓柱支輥軸線應相互平行并在同一水平面內,且垂直于彎曲平面,其平行度不超過0.1 mm。

4.2.4 夾塊的夾持面應稍微凸出于圓柱支輥,但不超過0.1mm,即測量?jī)蓤A柱支輥的曲率中心連線上試樣與圓柱支輥間的間隙不大于0.1mm。

4.2.5 夾塊的頂面應低于兩圓柱支輥曲率中心連線。當圓柱支輥半徑不大于2.5mm時,y值為1.5 mm;當圓柱支輥半徑大于 2.5 mm時,y值為 3.0 mm(即r<2.5 mm,y=1.5 mm;r>2.5 mm,y=3 mm),見圖1.

4.2.6 圓柱支輥?lái)敳恐翐軛U底部的距離應符合表2的規定。

4.3 彎曲臂及拔桿

4.3.1 對于各種尺寸的圓柱支輥,彎曲臂的轉動中心軸至圓柱支輥?lái)敳康木嚯x均為 1.0 mm。

4.3.2 撥桿狹縫的寬度w應符合表 2的規定。

6試驗程序

6.1 試驗一般應在 10 ℃~35 ℃的室溫范圍內進行,對溫度要求嚴格的試驗,試驗溫度應為 23 ℃士5 ℃

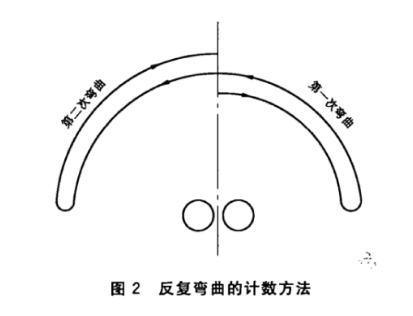

6.2 彎曲臂處于垂直狀態,夾緊試樣下端,試樣上端穿過撥桿狹縫,如圖1所示。將試樣從起始位置向右(左)彎曲 90°,然后返回至起始位置,作為第1次彎曲。再由起始位置向左(右)彎曲 90°,再返回至起始位置,作為第2次彎曲,如圖2所示。如此依次連續進行反復彎曲。

6.3彎曲試驗應以每秒不超過1次的均勻速率連續進行,彎曲時應平穩無沖擊。必要時,應降低彎曲速率以確保試樣產生的熱不至影響試驗結果。

6.4 為了確保試驗時試樣與圓柱支輥的圓弧面連續接觸,可對試樣施加一定的張緊力。除非相關產品標準另有規定,施加的張緊力T不得超過試樣公稱抗拉強度相對力值的2%。當出現爭議時,張緊力T應等于試樣公稱抗拉強度相對力值的2%。

6.5 連續試驗至相關產品標準中規定的彎曲次數,或者連續試驗至試樣完全斷裂為止。如果某些產品有特殊要求,可以根據規定連續試驗至出現肉眼可見的裂紋為止。如果特別需要,經相關方協商,可采取影像手段記錄反復彎曲試驗過程,通過影像回溯確定產生裂紋的時刻;或通過其他手段確定產生裂紋的時刻,從而得到準確的反復彎曲次數。

6.6 試樣斷裂的最后一次彎曲不計入彎曲次數N。
