GB T23227-2018卷煙紙、成形紙、接裝紙透氣度的測定

2024-12-10 10:18

已查看173次

1 范圍

本標準規定了一種測定透氣度的方法。

本標準適用于在1kPa壓差條件下透氣度測量值超過10cm'/(min·cm’)的卷煙紙、成形紙、接裝紙及具有間斷或連續透氣區的材料。此外,本方法也適用于透氣帶寬度大于4mm的帶狀卷煙紙。注:對于透氣度估計值在本標準范圍之外的材料,參見5.1.3的注2和7.6.1的注2。

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T10739 紙、紙板和紙漿試樣處理和試驗的標準大氣條件(GB/T10739-2002,eqVISO187.1990)

GB/T 16447煙草及煙草制品調節和測試的大氣環境(GB/T16447-2004,ISO3402:1999,IDT)

3 術語和定義

下列術語和定義適用于本文件。

3.1

透氣度air permeability

在1.00kPa測量壓差條件下,每分鐘通過表面積為1cm'的被測樣品的空氣體積量(cm°)。

注:透氣度的單位為1kPa壓差條件下立方厘米每分平方厘米cm'/(min*cm)。

3.2

測量壓差measuring pressure

在測量過程中,被測樣品兩個表面之間的壓力差。

3.3

泄漏leakage

通過樣品夾持器和其他的密封面由大氣中吸人或逸出到大氣的空氣流量。

3.4

透氣度均勻分布的紙張paper with uniformly distributed permeability僅具有自然透氣度的紙張。

注:又稱為標準紙(standard paper)。

3.5

具有連續透氣區的紙張paper with oriented permeable zone通過在連續區域打孔獲得更高透氣度的紙張。

4 原理

將測試樣品放置在合適的測量位置,對樣品施加一個壓差,測量通過測試樣品的氣體體積流量。

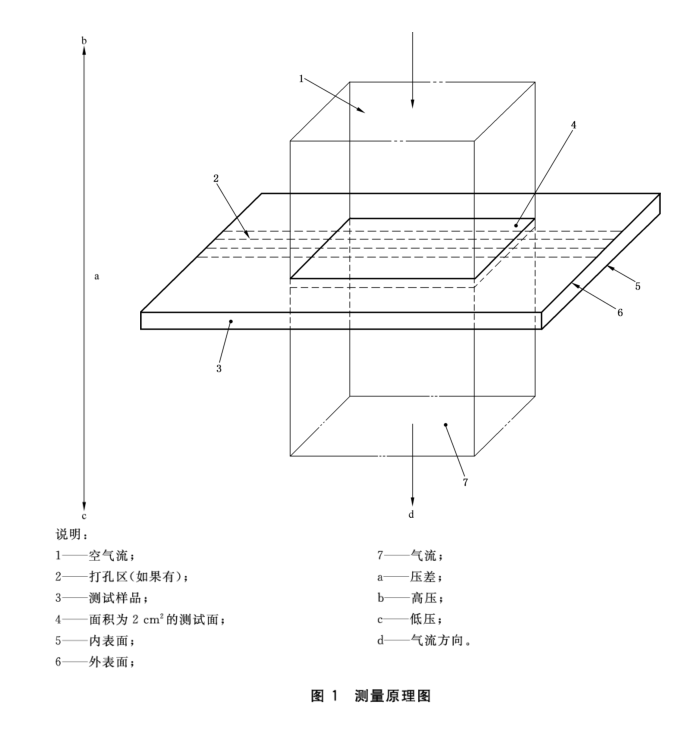

測量原理如圖1所示。

通過被測樣品的氣流可通過在測試樣品一側施加一正壓或負壓而產生。當測試樣品為成品時,通過樣品的氣流方向應為確定的,例如,由外表面向內表面。

若氣流通過施加正壓來產生,則所用測試儀器應裝過濾器,以免測試樣品被油、水及灰塵污染。注1:對于某些材料而言,通過測試樣的體積流量與被施加的壓差可能是非線性關系。因此,需要在兩個不同壓差條件下測量通過測試樣品的體積流量以確定紙張的流量與壓差關系是線性或非線性。如果為非線性,在0.25kPa壓差條件下的流量測量有助于更全面地表征該材料的特性。

注2:測量氣體體積流量時,氣體是由測試樣品外表面流人還是內表面流人會導致體積流量值理論上存在1%的差異。

5儀器

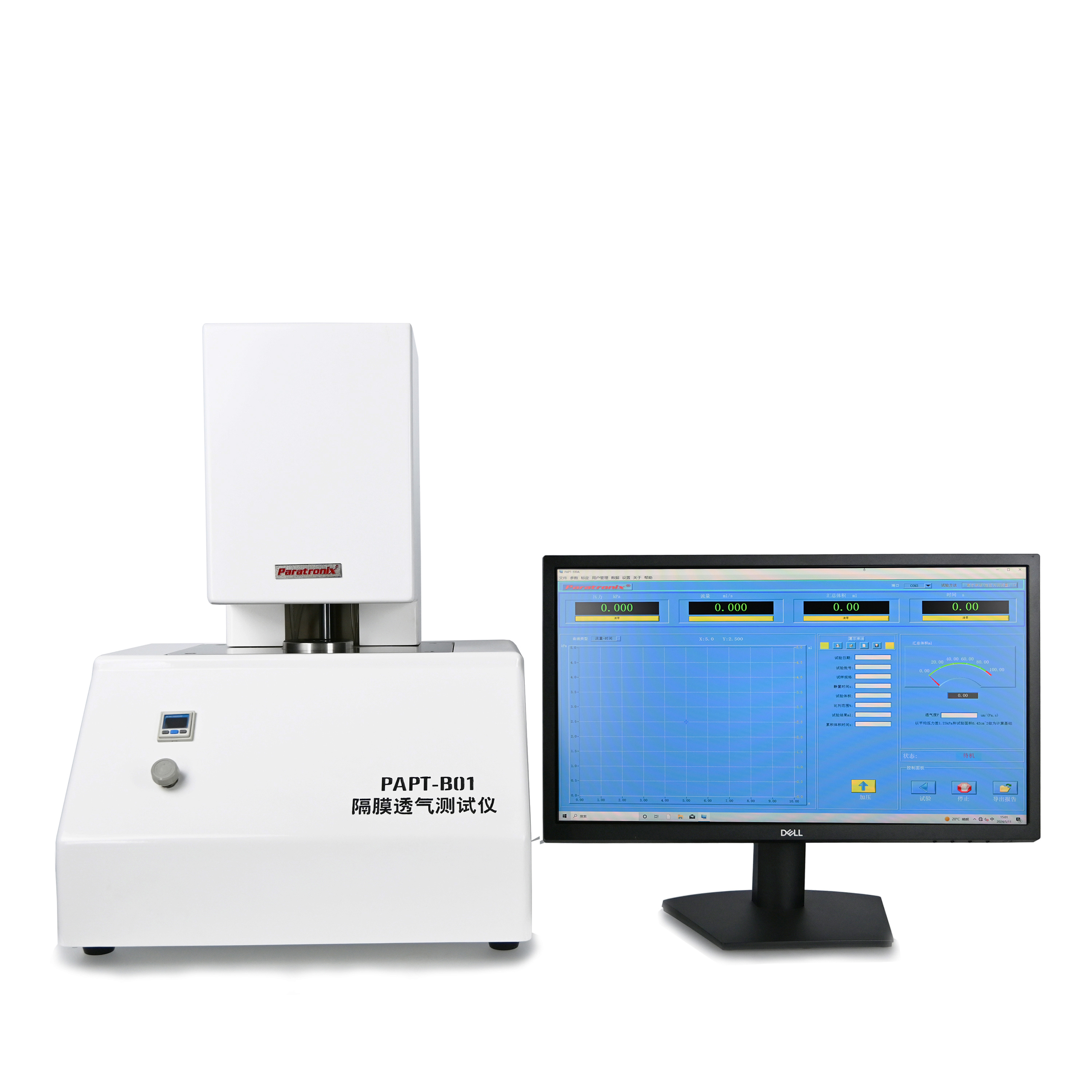

檢測儀器：透氣度測試儀


5.1樣品夾持器

5.1.1夾持被測樣品的樣品夾持器不應泄漏。

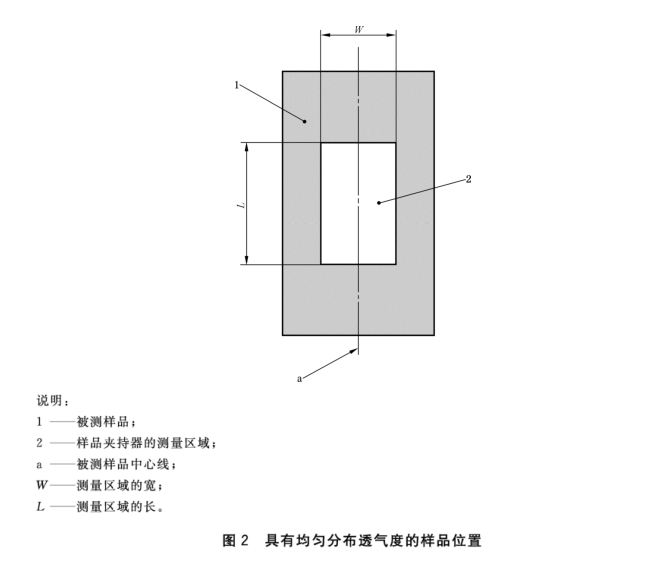

5.1.2 對于具有均勻分布透氣度和具有連續或間斷透氣區的紙張:樣品夾持器的測量區域?yàn)榫匦?面積為2.00cm'士0.02cm’,內倒角半徑不大于0.1cm,其長邊L的長度應滿足2.000cm士0.005cm(見圖2)。

5.1.3 對于具有不同透氣帶的紙張:樣品夾持器的測量區域?yàn)榫匦?面積為0.30cm'士0.01cm',其短邊的長度應滿足2.00mm士0.05 mm[見 7.5.6 和圖 3d)]。

注1:對于不同類型的紙張,樣品夾持器在被測樣品上的夾持位置是不同的(見7.5和圖2、圖3)。

注2:當需要對超出本標準規定范圍的特種紙的透氣度進行測定時,可使用具有不同測試面積的特殊樣品夾持器。
