4004 塑料剝離強(qiáng)度測定法解讀

2024-11-19 11:31

已查看51次

根據(jù)2024年國家藥典委發(fā)布的“4004 塑料剝離強(qiáng)度測定法”，此標(biāo)準(zhǔn)最后會(huì)體現(xiàn)在2025版中國藥典的藥包材部分，這里的塑料多指塑料復(fù)合薄膜，粘合劑在連接兩層或多層材料時(shí)的效果，粘合劑的抗剝離性也可以如實(shí)反映其固化程度。剝離強(qiáng)度是指將規(guī)定寬度的試樣，在一定速度下進(jìn)行 T 型剝離，測定所得的復(fù)合層與基材的平均剝離力。本測試方法適用于塑料復(fù)合在塑料或其他基材（如鋁箔、紙等）上的各種軟質(zhì)、硬質(zhì)復(fù)合塑料材料剝離強(qiáng)度的測定。

對于粘合在一起的多層材料，采用測定從接觸面進(jìn)行剝離時(shí)產(chǎn)生的力，來反映材料的黏合強(qiáng)度。

　　剝離強(qiáng)度系指將規(guī)定寬度的試樣，在一定速度下，進(jìn)行T型剝離，測定所得的復(fù)合層與基材的平均剝離力。

　　本法適用于塑料復(fù)合在塑料或其他基材（如鋁箔、紙等）上的各種軟質(zhì)、硬質(zhì)復(fù)合塑料材料剝離強(qiáng)度的測定。

檢測儀器：180°剝離試驗(yàn)機(jī)



測試過程

1. 試樣制備：取樣品適量，均勻截取縱、橫向?qū)挾葹?15.0mm±0.1mm，長度≥200mm 的試樣各 5 條。復(fù)合方向?yàn)榭v向。沿試樣長度方向一端將復(fù)合層與基材預(yù)先剝開長度≥50mm 備用，被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣一端約 20mm 浸入適當(dāng)?shù)娜軇ǔＳ靡宜嵋阴ァ⒈┲刑幚?，待溶劑完全揮發(fā)后，再進(jìn)行剝離強(qiáng)度的試驗(yàn)。

2. 試驗(yàn)環(huán)境：樣品應(yīng)在溫度 23℃±2℃、相對濕度 50%±5%的環(huán)境中放置 4 小時(shí)以上，并在此條件下進(jìn)行試驗(yàn)。

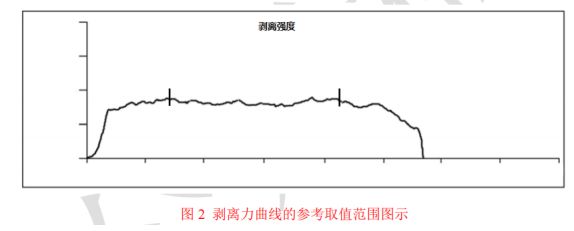

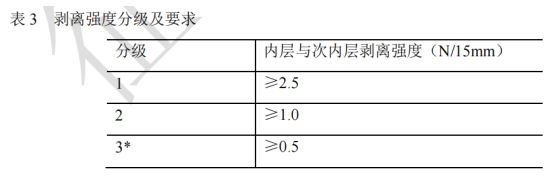

3.試驗(yàn)過程：將試樣剝開部分的兩端分別夾在 180°剝離試驗(yàn)機(jī)上下夾具中，試驗(yàn)速度為 300mm/min±30mm/min，試驗(yàn)過程中，未剝開部分與拉伸方向角度不限，并確保實(shí)際剝離（而非拉伸）距離不少于 100mm（取值若能在剝離曲線平穩(wěn)的范圍內(nèi)，最低不能低于 50mm）。記錄試樣剝離過程中的剝離力曲線平均值。
