GB13022塑料薄膜拉伸性能試驗(yàn)方法

2024-10-16 10:14

已查看113次

本標(biāo)準(zhǔn)參照采用國際標(biāo)準(zhǔn)（ISO1184-1983塑料薄膜拉伸性能的測(cè)定）

主題內(nèi)容與適用范圍

本標(biāo)準(zhǔn)規(guī)定了塑料薄膜和片材的拉伸性能試驗(yàn)方法。

本標(biāo)準(zhǔn)適用于塑料薄膜和厚度小于1mm的片材。不適用于增強(qiáng)薄膜、微孔片材和膜。

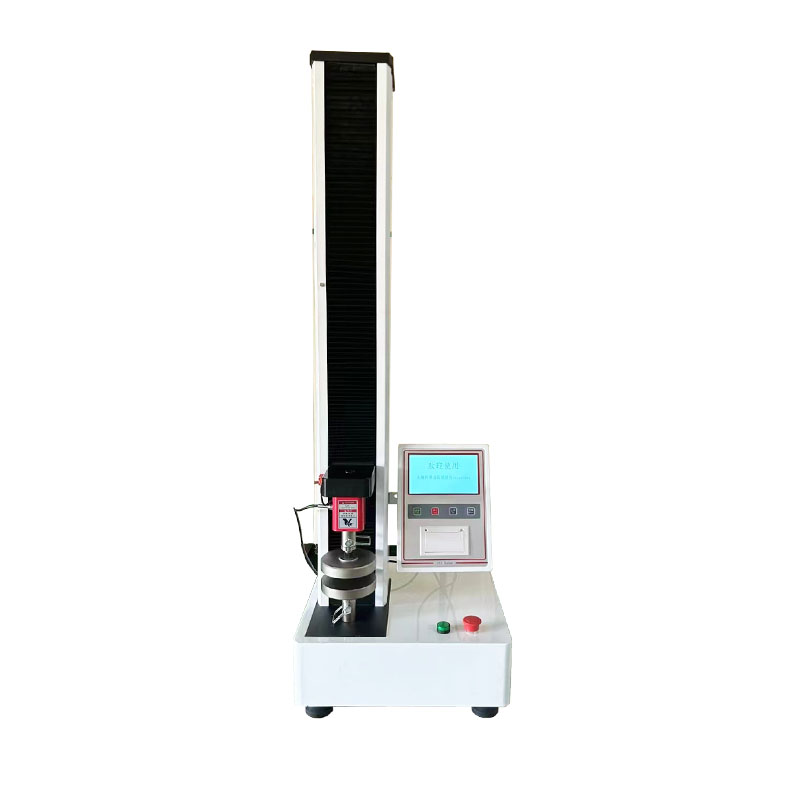

檢測(cè)儀器推薦：ETT-A電子拉力試驗(yàn)機(jī)


3 試驗(yàn)設(shè)備

3.1 任何可做拉伸試驗(yàn)并能滿足3.2、3.3、3.4條要求的試驗(yàn)機(jī)均可使用。

3.2試驗(yàn)機(jī)應(yīng)備有適當(dāng)?shù)膴A具,該夾具不應(yīng)引起試樣在央具處斷裂,施加任何負(fù)荷時(shí),試驗(yàn)機(jī)上的夾具應(yīng)能立即對(duì)準(zhǔn)成一條線,以使試樣的長(zhǎng)軸與通過夾具中心線的拉伸方向重合。

3.3 試驗(yàn)夾具移動(dòng)速度應(yīng)滿足規(guī)定要求。試驗(yàn)機(jī)示值在記錄儀滿值(或每級(jí)表盤滿刻度)的10%~90%間,示值誤差應(yīng)在士1%以內(nèi)。

3.43.5 測(cè)量厚度的儀器應(yīng)符合GB6672中的要求。

4 試樣

試樣形狀及尺寸

本方法規(guī)定使用四種類型的試樣,1Ⅱ,Ⅲ型為啞鈴形試樣。"型為長(zhǎng)條型試樣,寬度10~25 mm,總長(zhǎng)度不小于150 mm,標(biāo)距至少為50 mm。

5試驗(yàn)步驟

1 用GB6672中規(guī)定的上、下兩側(cè)面為平面的量具測(cè)量試樣厚度,用精度為0.1mm以上的量具測(cè)量試樣寬度。每個(gè)試樣的厚度及寬度應(yīng)在標(biāo)距內(nèi)測(cè)量三點(diǎn),取算術(shù)平均值。厚度準(zhǔn)確至0.001mm,寬度準(zhǔn)確至0.1mm。啞鈴形試樣中間平行部分寬度可以用沖刀的相應(yīng)部分的平均寬度。

2將試樣置于試驗(yàn)機(jī)的兩夾具中,使試樣縱軸與上、下央具中心連線相重合,并且要松緊適宜,以防止試樣滑脫和斷裂在夾具內(nèi)。夾具內(nèi)應(yīng)襯橡膠之類的彈性材料。

3 如用伸長(zhǎng)儀,在加應(yīng)力前,應(yīng)調(diào)整伸長(zhǎng)儀的兩側(cè)測(cè)量點(diǎn)與試樣的標(biāo)距相吻合。伸長(zhǎng)儀不應(yīng)使試樣承受負(fù)荷。

4 按規(guī)定速度,開動(dòng)試驗(yàn)機(jī)進(jìn)行試驗(yàn)。

5 試樣斷裂后,讀取所需負(fù)荷及相應(yīng)的標(biāo)線間伸長(zhǎng)值。若試樣斷裂在標(biāo)線外的部位時(shí),此試樣作廢另取試樣重作。

上一篇：包裝材料需要哪些檢測(cè)設(shè)備下一篇：SCT-A6包裝耐壓試驗(yàn)儀驗(yàn)證液體軟包裝的質(zhì)量
