魯爾接頭是一種標準化的微量無滲接頭，通過公魯爾接頭與相匹配的母魯爾接頭部分來連接。這種接頭廣泛應用于醫學和實驗室儀器中，其設計能夠保證液體和氣體流通不滲漏，主要分為公魯爾接頭和母魯爾接頭，兩者相匹配連接形成保證液體和氣體流通不滲漏的接頭。本篇文章山東普創工業科技有限公司為您提供注射針魯爾接頭鎖定的物理性能測試。
檢測儀器：

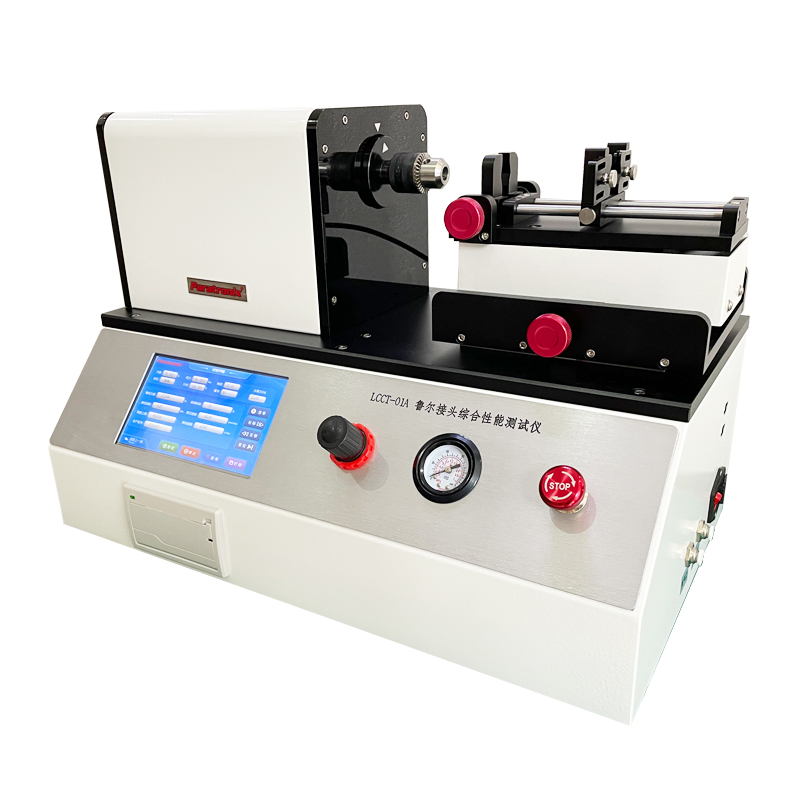

LCCT-01A 魯爾接頭綜合性能測試儀
5.2接頭組件受壓時的漏液試驗
5.2.1將被試接頭與標準接頭連接,標準接頭尺寸應分別符合圖5或圖7規定。連接的接頭應干燥。在裝配時施加不超過27.5 N的軸向力,同時施加不超過0.12 N ·m 的扭矩。
5.2.2 向組件內注人水并排出空氣。應確保組件的外部干燥。
5.2.3沿水平鎖定接頭的軸線,封住組件的出口,將內部水壓加到300 kPa到330 kPa,并保持30 s。
如果是用于較高壓力的設備上,那么在測試中應考慮其加壓的大小。
5.3抽吸中接頭組件漏氣試驗
5.3.1通則
如果其他測試方法與5.3.2或5.3.3的測試方法比較,具有良好的相關性,那么也可采用。如有爭議,本標準所規定的方法應為仲裁方法。
5.3.2外圓錐接頭
5.3.2.1將外接頭與一尺寸符合圖5規定的標準內接頭相連。接頭應干燥。在將外圓錐接頭裝配到標準內圓錐接頭上時,應施加不超過27.5N的軸向力,同時施加不超過0.12 N ·m的扭矩。
5.3.2.2用一極小容量的防漏接頭將標準內接頭與注射器相連,此注射器已符合GB 15810抽吸性能的要求。
5.3.2.3通過此裝置,向注射器內注入新煮沸并已冷卻的水,水量超過注射器刻度容量的25%。組件的外部應保持干燥。
5.3.2.4排出所有空氣,允許留有一個小的氣泡。調節注射器中的水的容量至刻度容量的25%處。
5.3.2.5封住接頭組件下的裝置。保持注射器的管嘴向下,將芯桿回抽至公稱容量處,保持15s。
5.3.3內圓錐接頭
按照5.3.2規定的程序進行試驗,但使用一帶有符合圖7規定的標準外圓錐接頭的注射器與內圓錐接頭配合進行試驗。
5.4接頭組件的分離力
5.4.1將被試接頭與標準圓錐接頭連接,標準接頭尺寸分別符合圖6或圖8規定;同5.2.1漏液試驗的裝配程序進行組裝。
5.4.2在背離試驗夾具的方向上逐步地施加35N的軸向力,其速率為10 N/s,持續時間不短于10 s。不要在其他方向上施加任何力或施加任何慣性載荷。
5.5接頭組件的旋開扭矩
5.5.1 按照5.4.1規定的程序進行組裝。
5.5.2對組件施加旋開扭矩0.02--8.o N ·m,持續時間不短于10s。不要在其他方向上施加任何力或施加任何慣性載荷。
5.6 易裝配性
用手將被試接頭安裝在外或內標準圓錐接頭(見圖5和圖7)上。對于剛性材料的接頭,緊密安裝接頭;對半剛性材料的接頭,在施加不超過20N軸向力的同時施加不超過0.08 N·m 的扭矩。
5.7抗滑絲性
按照5.2.1漏液試驗中規定的程序,但使用圖6或圖8所示的相應的標準圓錐接頭;對被試接頭施加不小于0.15 N·m的扭矩并保持5 s。
5.8應力開裂的試驗方法
5.8.1 將被試接頭與標準圓錐接頭連接,接頭尺寸符合圖5和圖﹖規定。連接的接頭應干燥。在裝配時施加不小于27.5N的軸向力,保持5 s,同時施以不小于0.12 N·m的扭矩。
5.8.2將已組裝的接頭在20℃士5℃下放置48 h士1 h。
